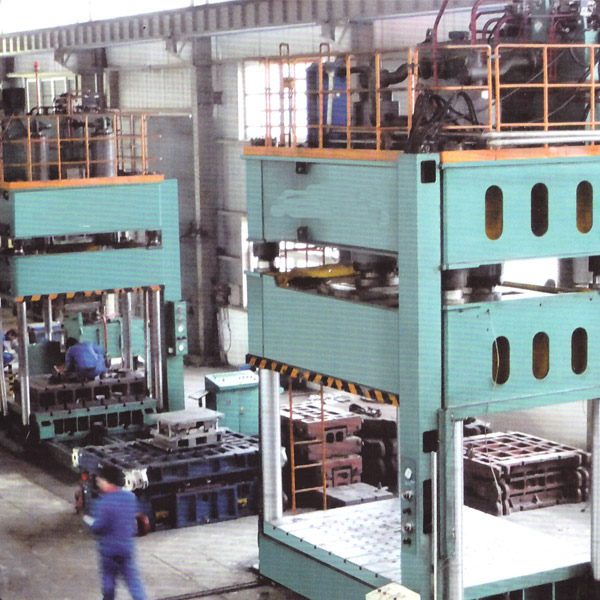

YDC27單動薄板拉伸液壓機
 性能特點：經計算機優化設計，四柱式結構簡單，經濟，實用；框架式結構剛性好，精度高，抗偏載能力強；液壓控制系統采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減小了連結管路與泄漏點；采用進口PLC控制的電氣系統，結構緊湊，工作靈敏可靠，使用維修方便。具有調整、手動、半自動三種操作方式和定程，定壓兩種成型工藝規范。底梁內配有液壓墊，通過操作面板選擇，液壓墊可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。 適用領域：本系列壓機適用于拉深、彎曲、成型、沖裁落料、翻邊等各種沖壓工藝，特別適用以下領域：·汽車零部件·家用電器·廚房用具·其它：拖拉機，摩托車，航天，航空。可選配附件：·移動工作臺·沖裁緩沖裝置·光幕安全保護裝置·油冷卻裝置·位移傳感裝置·觸摸式工業顯示屏·打料裝置（液壓式或機械式）·模具快速夾緊機構·模具保護裝置·進口PLC·導軌潤滑裝置。技術參數：
|
序號 |
參數名稱 |
單位 |
YDC27－單動薄板拉伸液壓機 |
|
100 |
200 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1500 |
|
1 |
公稱力 |
KN |
1000 |
2000 |
3150 |
4000 |
5000 |
6300 |
8000 |
10000 |
12500 |
15000 |
|
2 |
回程力 |
KN |
100 |
450 |
600 |
650 |
900 |
1200 |
1200 |
1800 |
2500 |
3200 |
|
3 |
大開口高度 |
mm |
900 |
1100 |
1250 |
1350 |
1500 |
1500 |
1500 |
1500 |
1800 |
1800 |
|
4 |
液體墊力 |
mm |
200 |
630 |
1600 |
2000 |
2000 |
2000 |
3000 |
3000 |
3500 |
4000 |
|
5 |
液壓墊行程 |
mm |
200 |
250 |
300 |
350 |
350 |
350 |
350 |
350 |
400 |
400 |
|
6 |
滑塊行程 |
mm |
600 |
700 |
800 |
800 |
900 |
900 |
900 |
900 |
900 |
900 |
|
7 |
滑塊形成速度 |
空載下行 |
mm/s |
120 |
100 |
100 |
100 |
100 |
80 |
80 |
80 |
80 |
80 |
|
工作 |
mm/s |
14 |
15 |
10 |
9 |
14 |
10 |
16 |
12 |
9 |
14 |
|
回程 |
mm/s |
120 |
70 |
60 |
50 |
70 |
55 |
90 |
65 |
45 |
70 |
|
8 |
液壓墊形成速度 |
頂出 |
mm/s |
50 |
40 |
20 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
|
退回 |
mm/s |
100 |
80 |
40 |
30 |
60 |
60 |
60 |
60 |
60 |
60 |
|
9 |
工作臺有效尺寸 |
左右 |
mm |
850 |
1000 |
1200 |
1200 |
1500 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
前后 |
mm |
600 |
800 |
1200 |
1200 |
1200 |
1600 |
1800 |
2000 |
2000 |
2000 |
|
10 |
液壓墊尺寸 |
左右 |
mm |
650 |
600 |
800 |
800 |
1000 |
2200 |
2200 |
2200 |
2200 |
2200 |
|
前后 |
mm |
400 |
500 |
800 |
800 |
800 |
1200 |
1250 |
1500 |
1500 |
1500 |
|
11 |
移動工作臺載重 |
T |
|
|
|
|
15 |
15 |
15 |
15 |
20 |
20 |
|
12 |
電機功率 |
KW |
7.5 |
15 |
22 |
22 |
44 |
50 |
60 |
70 |
80 |
160 | 添加時間：2013-09-16 瀏覽次數：81
|
